摘要

創傷，腫瘤以及整形手術經常會引起嚴重的骨缺損。自體骨移植材料受到供體的限制很難得到與骨缺損部位相匹配的外形，因此針對特定的骨缺損部位制備出個性化的骨支架材料具有重要意義。增材制造（3D打印）技術是一種計算機輔助成型技術，其優勢在于能夠精確、快速地實現支架宏觀外形與微觀結構的精確構建，并實現個性化的組織修復與再生。目前合成聚合物聚己內酯（polycaprolactone, PCL）和天然高分子明膠（gelatin, Gel）已普遍用于構建骨支架，但由于明膠力學性能欠佳，在3D打印中常采用甲基丙烯?；拿髂z（GelMA）與PCL等混合來制備三維骨支架。

本研究在前期研究的基礎上，選擇冰乙酸作為溶劑，直接使用未改性的Gel與PCL和納米羥基磷灰石（nano-hydroxyapatite, n-HA）構建了新型打印墨水（圖1）。這種墨水具有優異的結構保真度、結構分辨率等打印適配性，通過3D打印易于制備出不同尺寸和結構的三維骨支架，且支架表現出優異的生物相容性和細胞黏附性，以及優異的體內成骨性能。該研究結合了Gel，PCL和n-HA的不同特性，凸顯了各組分在骨組織工程支架中的優勢，為臨床個性化骨缺損修復提供了一個有前景的3D打印策略和創新解決方案（論文一作王晨鑫 博士，通訊作者鄒琴 副研究員，李玉寶 教授）。

材料與方法

在這項研究中，研究者首先采用冰乙酸作為溶劑，分別溶解不同濃度的Gel和PCL。隨后將優選的最適濃度的兩種溶液混合并加入n-HA攪拌均勻，得到了3D打印復合生物材料墨水，并對墨水的打印性進行分析，篩選合適的打印條件。n-HA含量50% (w/w)，打印溫度10–15 °C，打印氣壓2.5 bar，打印速度7 mm/s，為Gel/PCL/n-HA 3D打印墨水的最佳打印條件（圖2）。

圖1 新型擠出式3D打印骨修復支架的制備

標注文字：NH, Gel, NH, Pressure: 2.5 bar, NH, PCL, Nozzel diameters: 0.41mm, Print speed:7 mm/s, n-HA, Mixture, Biomaterial inks, 3D Printing, Cross-linking, Temperature, Gelatin, Temperature ↑, PCL, -80°C Freezing, GPHg0, GPH60, GPH45, Vanilin/C?H? OH, Bone repair, Osteogenesis

圖2 Gel/PCL/n-HA生物材料墨水的可打印性分析

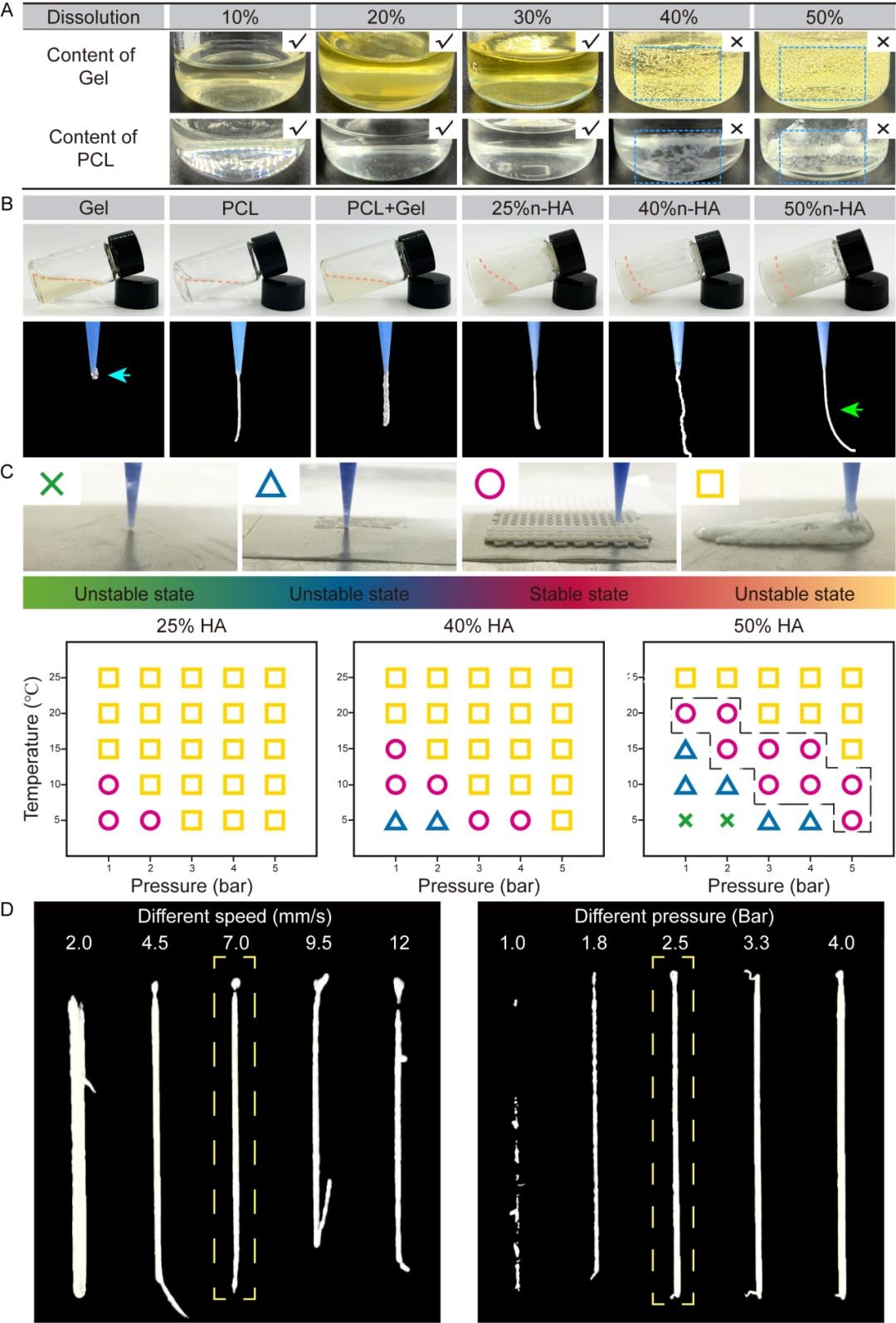

(A) 不同濃度Gel/乙酸和PCL/乙酸的溶解情況；(B) 不同組分對墨水流動性的影響，橙色虛線表示樣品瓶中材料上表面；(C) 不同n-HA含量對墨水打印性的影響，其中綠色、藍色和黃色表示不穩定狀態，紅色表示穩定狀態；(D) 打印速度和壓力的篩選，黃色虛線框表示最佳打印出絲狀態

Gel/PCL/n-HA 3D打印生物材料墨水可以打印出多種角度的曲線，并且出絲平滑、均勻，具有很高的保真度和優異的自支撐性。之后通過Perfactory RP軟件設計了三種不同的二維打印路徑，通過擠出式3D打印技術逐層打印，獲得不同結構的Gel/PCL/n-HA復合支架（GPH支架），分別命名為GPH45 (0°/45°/90°/135°)，GPH60 (0°/60°/120°)，GPH90 (0°/90°)（圖3）。

圖3 Gel/PCL/n-HA墨水的高保真3D打印結果

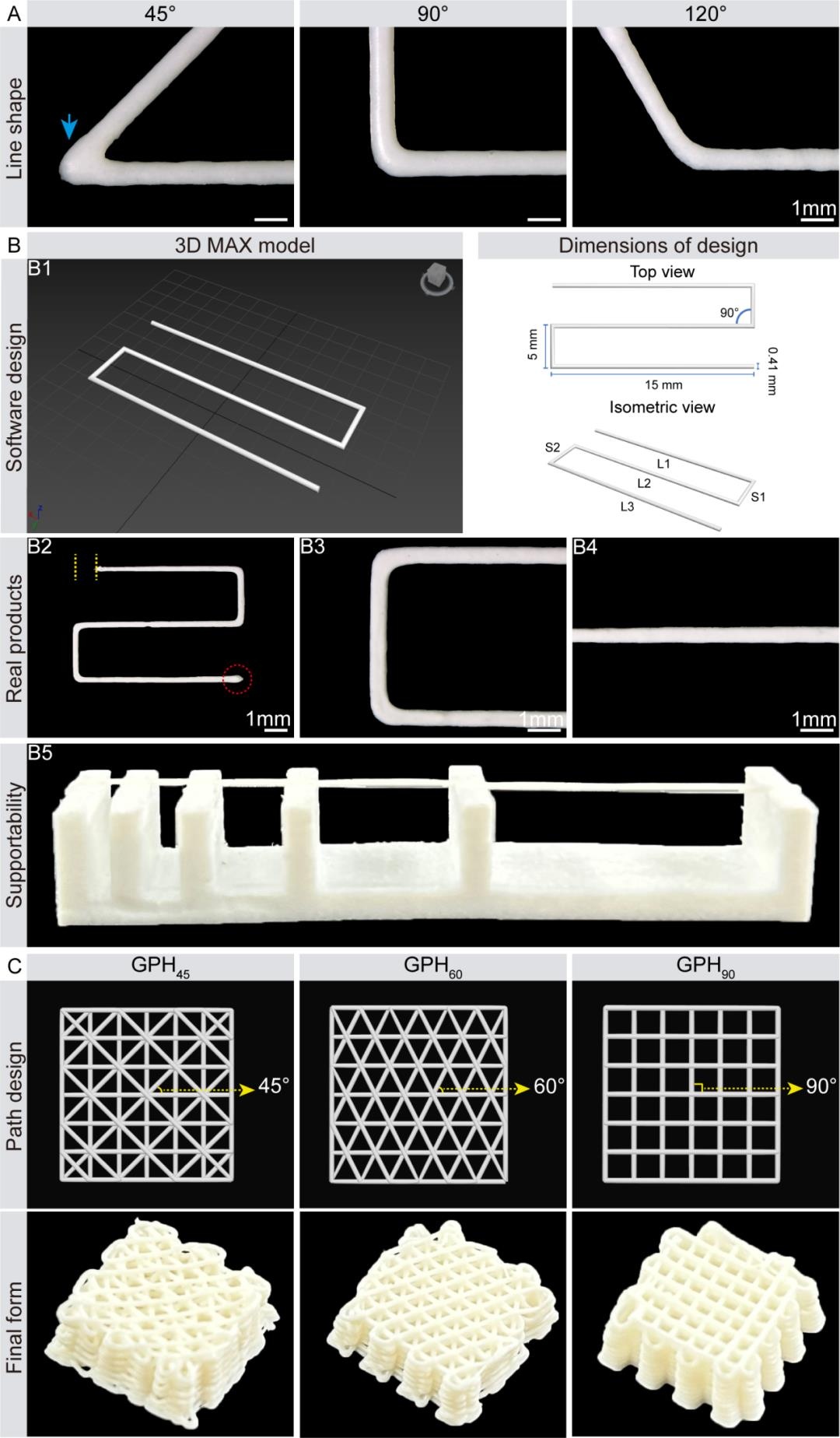

(A) 銳角、直角和鈍角的線性打印，藍色箭頭：拐角處的材料沉積；(B) 反“S”型設計，(B1) 3D Max中的3D設計圖，以及設計尺寸的表示，(B2-B4)照片顯示印刷反“S”圖案，黃色虛線：缺失部分，紅色虛線圈：材料沉積，(B5) 打印長絲的支撐穩定性；(C) GPH45、GPH60、GPH90三種支架的最終形態

GPH支架展現出良好的三維多孔結構，但在室溫空氣環境下會逐漸坍塌。將GPH支架分別在不同溫度下（4 °C，0 °C，-20 °C，-80 °C）冷凍12 h后取出，浸泡于去離子水中，發現支架坍塌。對不同溫度冷凍固化后的支架進行化學交聯以增強其穩定性。交聯后，常溫下支架放入去離子水中，經4 °C、0 °C和-20 °C冷凍的支架仍在水中坍塌，-80 °C冷凍交聯后的支架可保持長期的穩定性。

圖4 GPH支架冷凍交聯示意圖

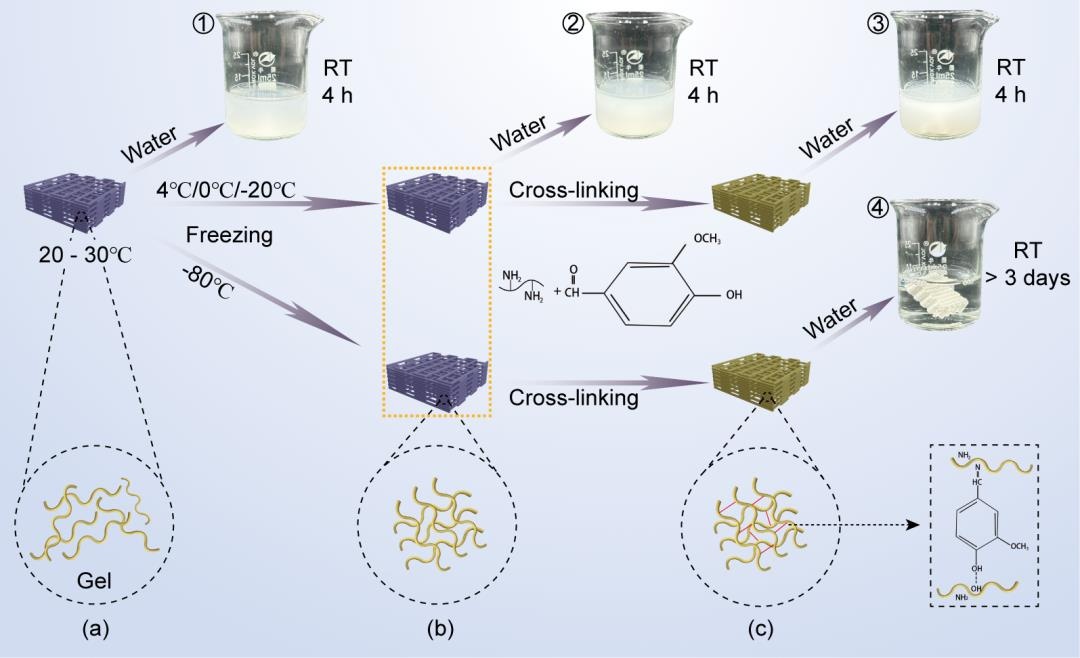

(a) 室溫下Gel分子鏈分布（RT：20-30 °C）；(b) Gel冷凍后的分子鏈；(c) 香蘭素交聯后Gel的分子鏈；①-④：不同交聯條件下GPH支架在水中浸泡后的狀態

結果

將GPH支架與MG63細胞共培養，對GPH支架的細胞相容性進行表征。SEM和CLSM結果均顯示細胞在支架表面黏附生長良好。TEM結果顯示，MG63細胞緊密黏附在支架表面，支架中的n-HA釋放后經胞吞作用進入細胞中（圖5）。

圖5 GPH支架體外細胞相容性分析

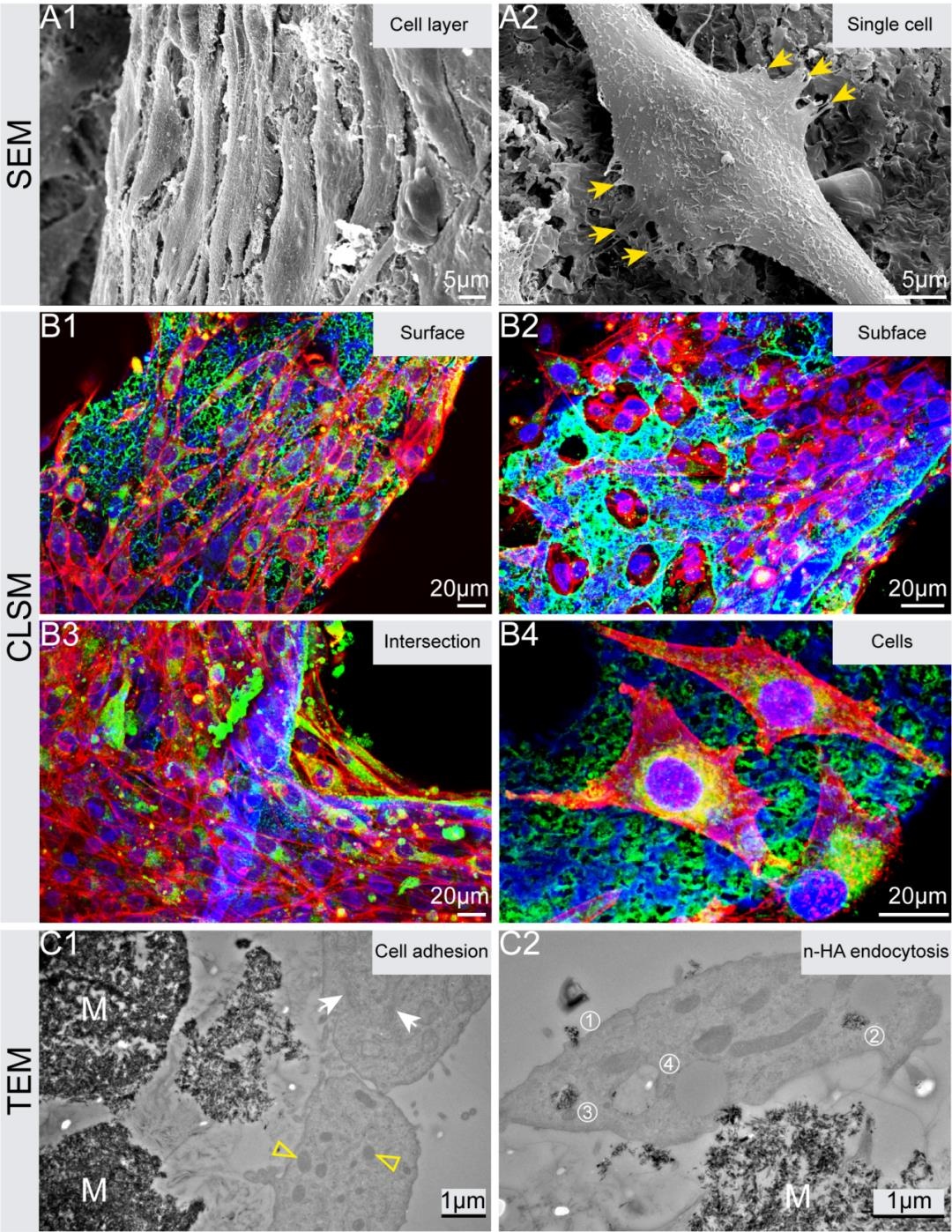

(A1-A2) MG63細胞與支架共培養的SEM圖；(B1-B4) CLSM圖像，藍色：細胞核，綠色：線粒體，紅色：肌動蛋白；(C1-C2) MG63細胞黏附和n-HA內吞的TEM圖（M：支架材料，白色箭頭：內質網，黃色三角形：線粒體）

通過兔股骨滑車溝骨缺損模型，將三種不同結構的支架植入缺損區域，觀察4周，8周和12周的骨再生和體內支架降解情況。Micro-CT分析結果顯示，術后4周，新生骨組織僅在支架周圍形成薄層；8周時，新骨增多并且從支架外圍沿著支架向內延伸；到第12周時，新生骨組織明顯增厚。支架隨著植入時間的延長，逐漸降解。降解過程中仍能較好保持三維多孔結構（圖6）。

圖6 GPH支架降解及骨修復實驗的Micro-CT結果

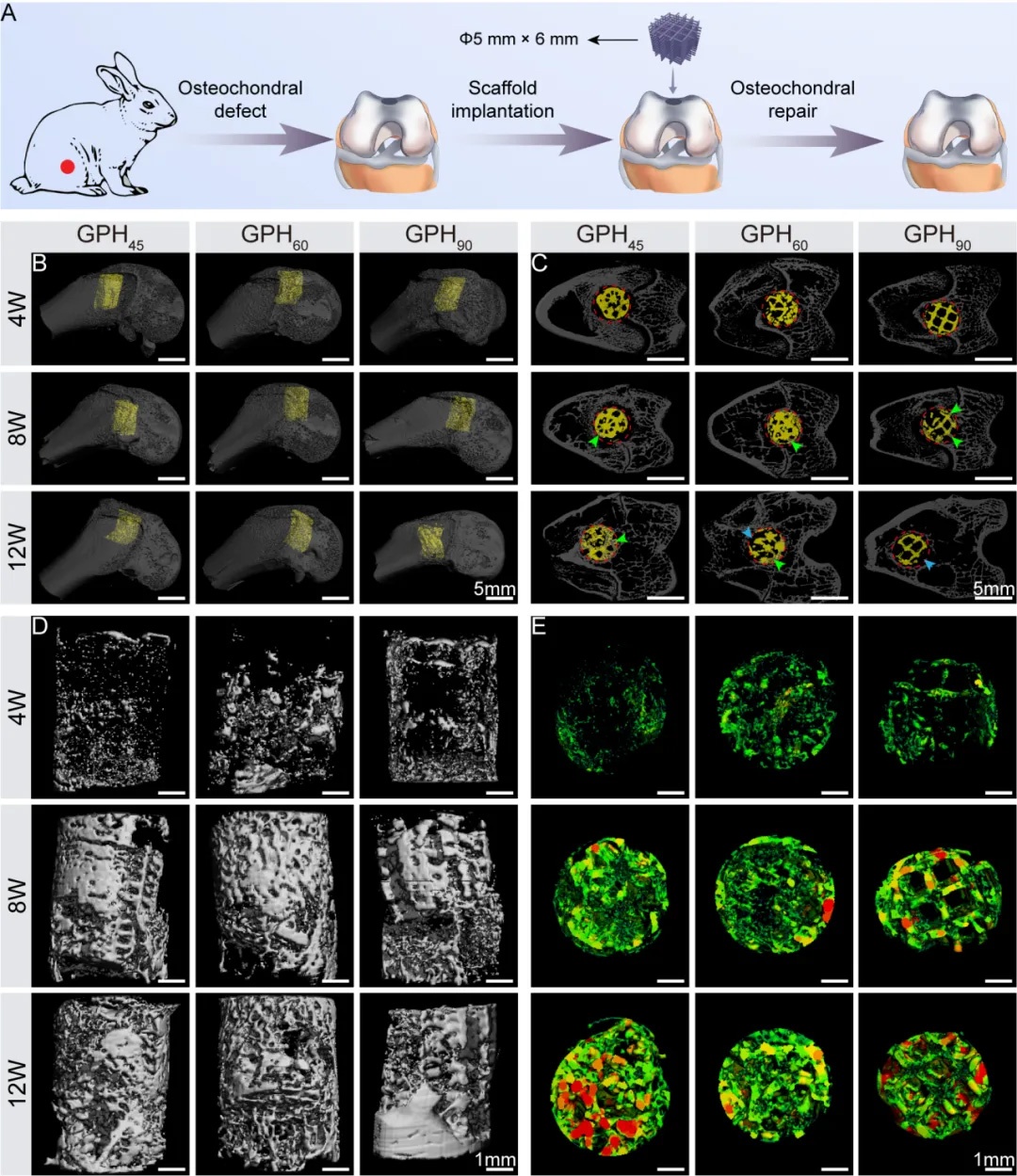

(A) 兔股骨滑車溝支架植入示意圖；(B) 股骨髁及缺損區域復合支架（黃色）的三維（3D）重建圖像；(C) 二維（2D）橫斷面圖像，紅色圓圈表示缺損區域；(D) 三維重建后的缺損區域骨再生（4、8、12 W）；(E) 缺損區域新生骨的可視化骨小梁厚度，其中紅色程度越高，骨小梁厚度越厚

H&E染色結果顯示，GPH支架具有良好生物相容性，植入體內12周無炎癥反應，并且可觀察到明顯的支架降解（圖7）。

圖7 GPH支架植入股骨髁后橫切面組織學分析

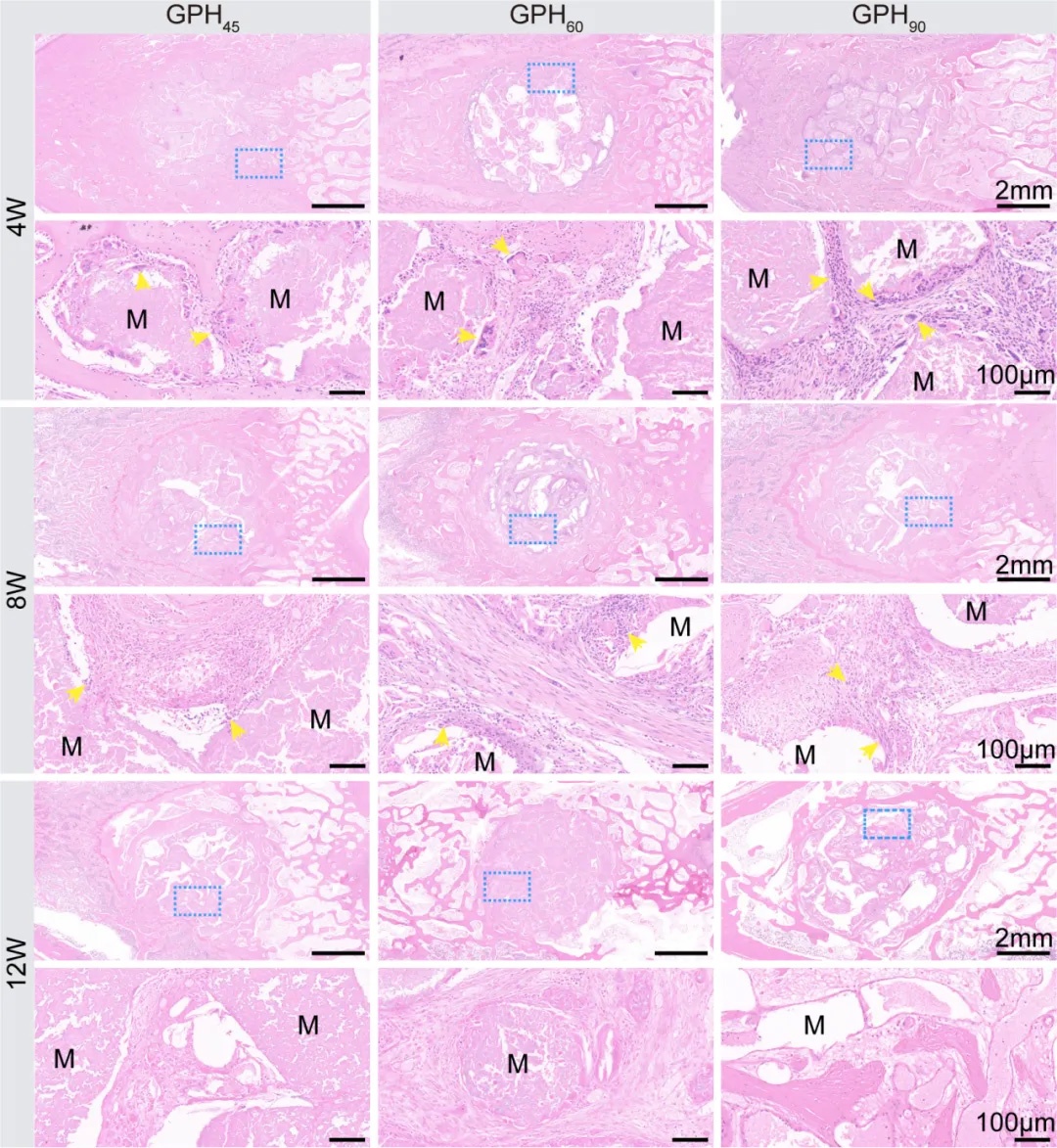

各組在4、8、12周的H&E染色結果。下圖是上圖藍色方塊的放大圖，黃色箭頭表示炎癥細胞，M為支架材料

此外，Masson染色結果顯示，GPH支架具有良好的成骨性能。12周時，在支架周圍形成了許多成熟的骨組織，并且大量膠原纖維通過支架孔隙沉積在缺損區域（圖8）。

圖8 三組GPH支架植入缺損后的Masson染色結果

各組在4、8、12周的Masson染色結果。下圖是上圖中黃色方塊的放大圖，綠色箭頭表示成骨細胞，NB表示新骨組織

結論與致謝

綜上所述，該研究開發了一種新型明膠基生物材料3D打印墨水。此墨水具有優異的打印適配性（如結構保真度，結構分辨率等），同時實現了明膠在擠出式3D打印中的應用。由此擠出式生物3D打印機制備得到的三維支架能有效促進骨缺損愈合，在骨修復方面具有巨大潛力。

四川大學分析測試中心 博士生 王晨鑫 是該論文的第一作者，鄒琴 副研究員和李玉寶 教授為通訊作者。該研究得到了國家重點研究計劃項目(2021YFA1201300)、四川大學2021年度研究生教育創新與改革項目、分析測試中心分析測試技術創新項目的資助。
