一、研究背景

微流控技術在生物醫療、診斷分析和藥物開發等領域具有重要應用價值。傳統微流控器件制造依賴多步光刻、軟光刻等復雜工藝，難以實現多功能材料的一體化集成。玻璃因其優異的化學惰性、生物相容性和熱穩定性，是理想的微流控結構材料，但其高加工溫度（>1000°C）嚴重限制了與其他功能材料的共集成。

磷酸鹽玻璃具有較低的玻璃轉變溫度（Tg < 500°C），但傳統磷酸鹽玻璃在水環境中的化學穩定性差，限制了其在微流控領域的應用。近年來，通過引入金屬氧化物（如Fe?O?、ZnO等）可顯著提高磷酸鹽玻璃的化學穩定性。

二、研究?jī)?nèi)容

2.1 玻璃成分設計與優化

本研究設計了一種新型低溫磷酸鹽玻璃體系，基礎組成為：45P?O?-35ZnO-20Na?O（摩爾百分比），并添加10 wt% Fe?O?作為穩定劑。該玻璃具有以下特性：

•  低玻璃轉變溫度：Tg = 412°C

•  高化學穩定性：在25°C下溶解速率LogDR = -8.47 g·cm?2·min?1

•  良好熱膨脹匹配：熱膨脹系數為11.1×10?? °C?1

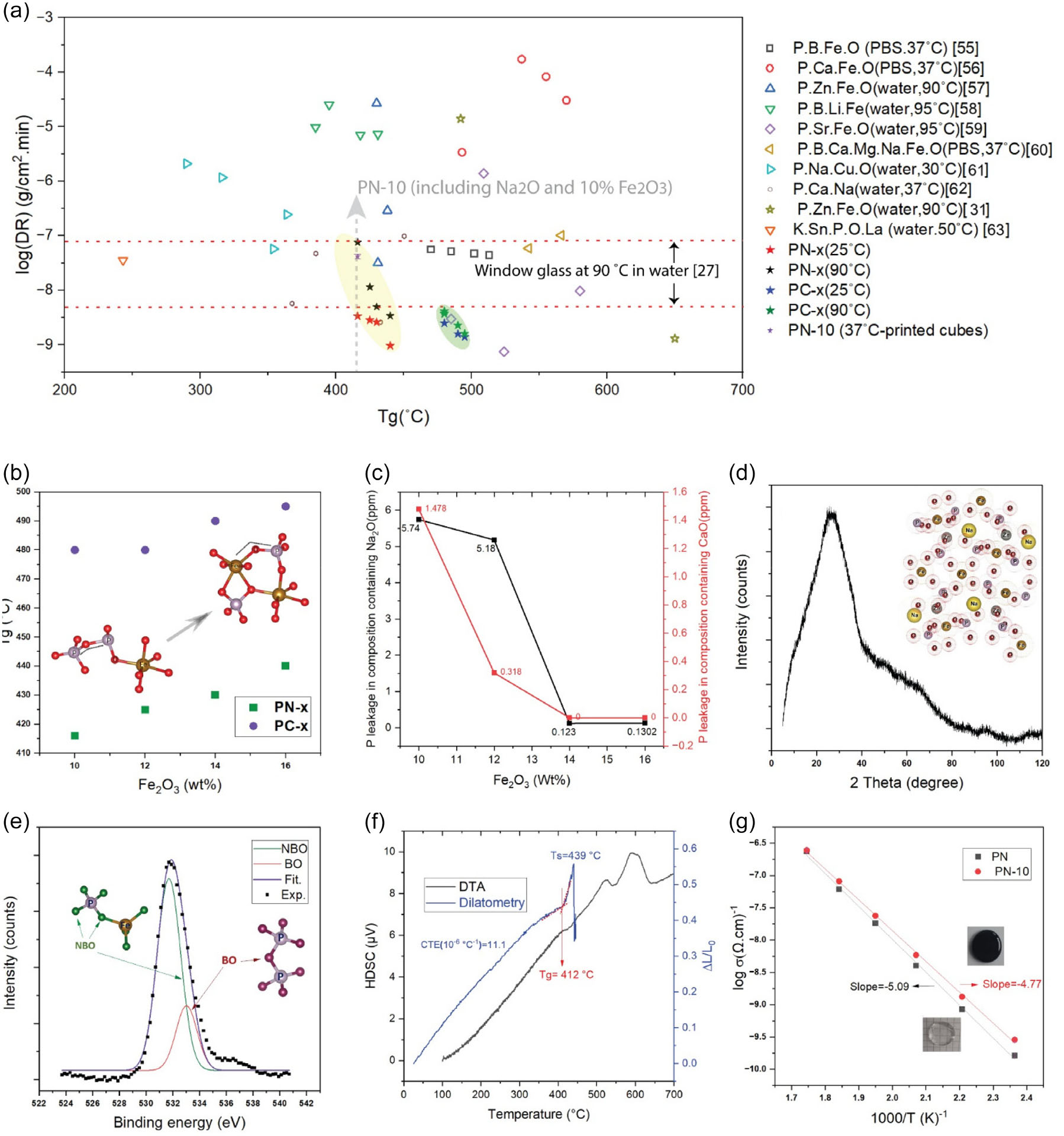

玻璃成分與相關性能：(a) 本項目制備玻璃與文獻數據的穩定性對比；(b) Fe?O?和Na?O/CaO對Tg的影響；(c) Fe?O?對P離子浸出量的影響；(d) PN-10樣品的XRD圖譜；(e) O1s的XPS分峰譜圖；(f) DSC曲線和熱膨脹曲線；(g) 離子電導率的Arrhenius圖

2.2 可打印墨水制備

將合成玻璃粉碎過篩至<25 μm，與4 wt%甲基纖維素（MC）水溶液按7:3質量比混合，制備成溫度敏感型墨水。該墨水具有以下特性：

•  剪切變稀行為：粘度隨剪切速率增加而降低，便于擠出

•  溫度敏感性：在40°C以上粘度急劇增加，實現形狀保持

•  室溫打?。?/span>可在60°C熱床上實現高精度結構打印

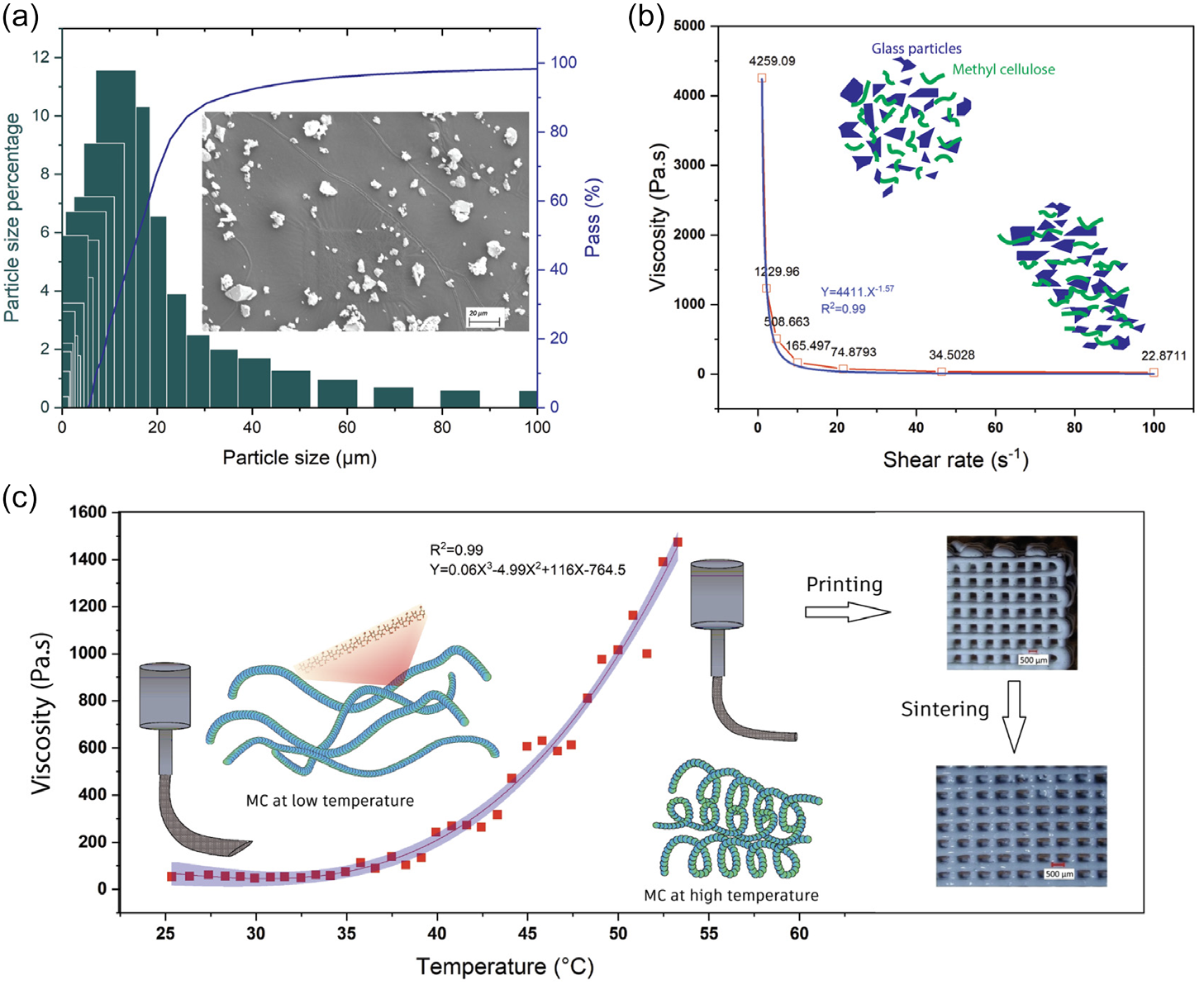

墨水配方及其性質：(a) 玻璃粉末的粒徑分布和SEM圖像（插圖）；(b) 漿料粘度隨剪切速率的變化；(c) 漿料粘度隨溫度的變化，插圖為在加熱床上打印的支架結構光學顯微鏡圖像

2.3 燒結工藝與結構致密化

通過系統優化燒結工藝，實現了高精度玻璃結構的制造：

•  粘結劑去除：甲基纖維素在350°C以下完全分解，無殘留

•  對稱收縮：采用氧化鋁粉末床避免粘附，實現各向同性收縮

•  高致密度：燒結后孔隙率僅0.27%，滿足氣密性要求

•  結構完整性：保持原始設計形狀，收縮率可預測

玻璃燒結工藝優化：(a) 不同尺寸立方體的重量損失和燒結步驟；(b) 玻璃片和粉末床兩種燒結方式對比，展示對稱收縮行為；(c) STA結果和燒結后玻璃的XRD圖譜，證實非晶態結構保持

2.4 多材料3D打印與器件制造

開發了基于Pluronic F-127的犧牲材料，可在200°C分解，低于玻璃燒結溫度（485°C）。實現了玻璃-金屬-聚合物三材料同步打?。?/p>

多材料打印器件演示，以玻璃為結構材料、銀為電極、聚合物為犧牲材料，實現單步制造功能微流控器件

2.5 玻璃-金屬共打印驗證

為驗證玻璃與金屬材料的共打印兼容性，設計了測試結構并評估界面結合：

•  界面結合：銀電極與玻璃結構無分層或裂紋

•  導電通路：液態金屬（鎵銦共晶）填充通道形成閉合電路

•  功能驗證：LED成功點亮，證明電路連通性良好

•  熱匹配：低溫?zé)Y(jié)減少熱應力，避免界面失效

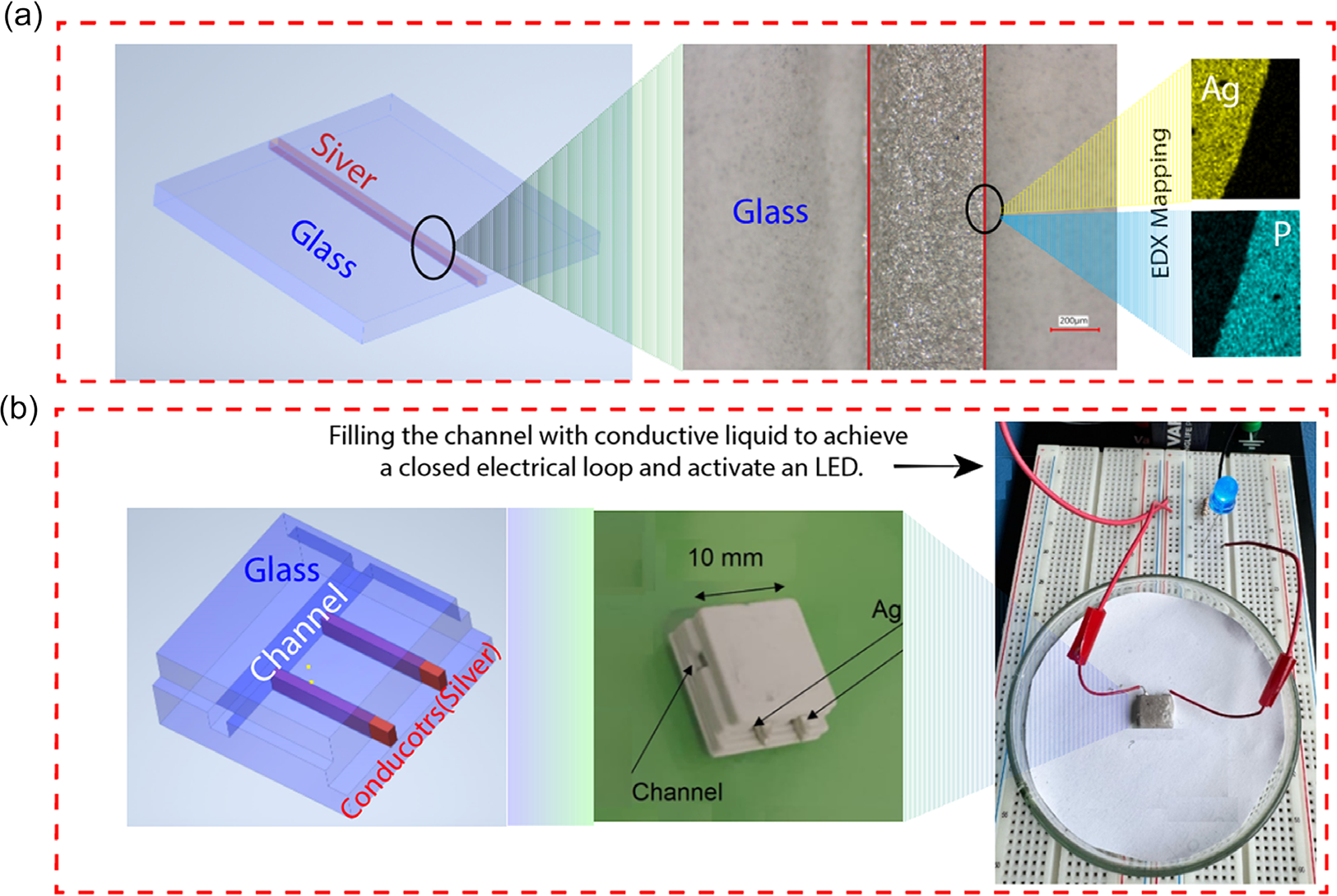

玻璃-金屬共打印測試：(a) 銀-玻璃測試結構設計和燒結后界面共聚焦圖像及SEM-EDX分析；(b) 集成微流控通道、玻璃結構和銀導體的設計，打印結構燒結前后對比，以及通道填充導電液體實現LED點亮的閉合電路演示

2.6 犧牲材料與通道制造

基于Pluronic F-127開發了犧牲材料，用于制造復雜三維通道結構：

•  溫度響應：室溫低粘度，打印后快速固化

•  低溫分解：200°C開始分解，400°C完全去除

•  結構支撐：有效防止大跨度通道塌陷

•  完整去除：燒結后無殘留，通道通暢

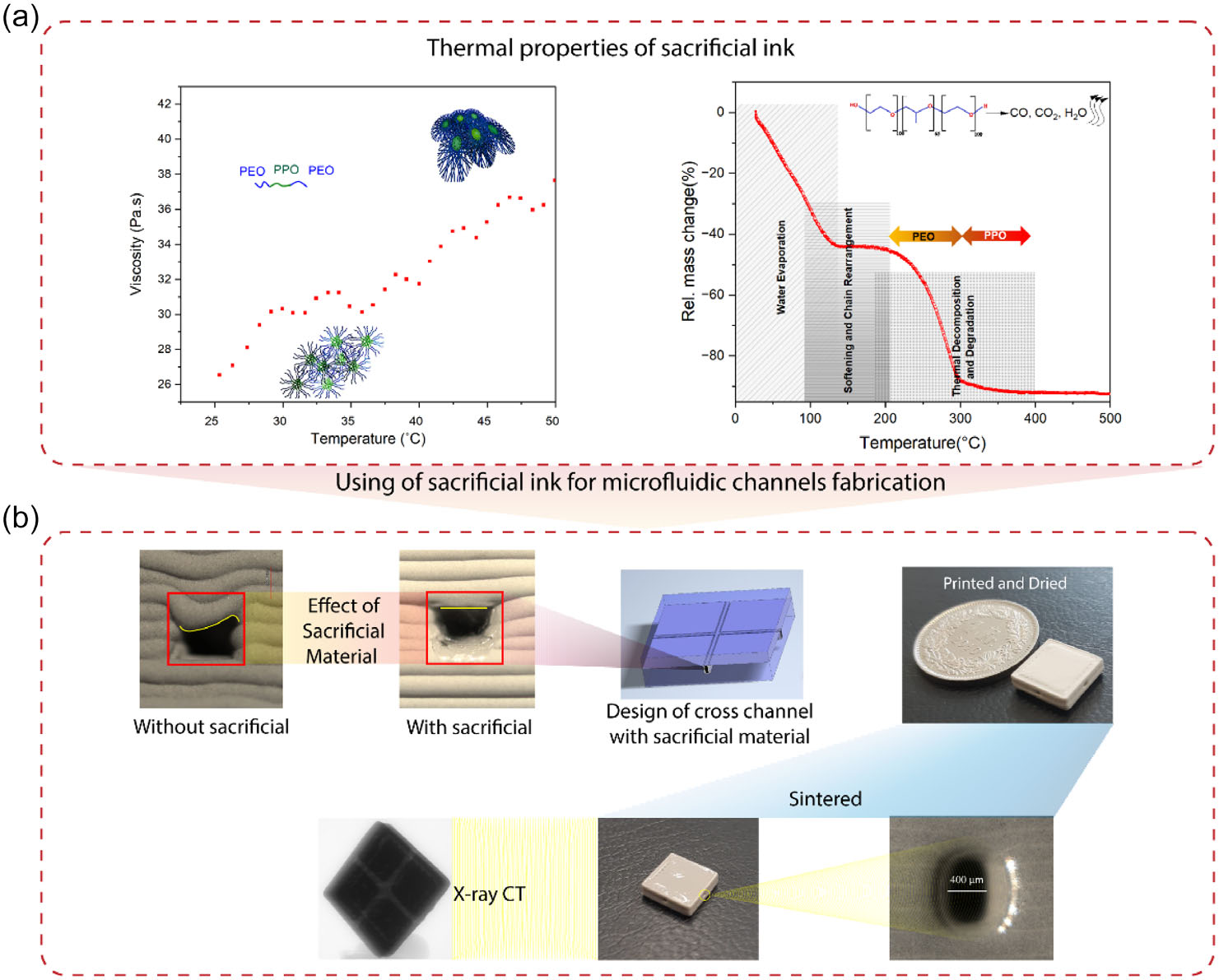

犧牲材料通道制造：(a) 犧牲墨水粘度隨溫度變化和TGA曲線，顯示200°C開始分解；(b) 十字通道結構評估，展示無犧牲材料時的塌陷問題和有犧牲材料時的完整通道形成，X射線圖像證實通道通暢

2.7 功能驗證

制造了包含微通道、混合器和集成電極的完整微流控器件：

•  通道尺寸：>500 μm，通過犧牲材料避免塌陷

•  電極集成：銀電極與玻璃結構良好結合，無分層

•  混合功能：兩種不同電導率液體（368 μS和6 μS）實現有效混合

•  生物相容性：成纖維細胞培養驗證無細胞毒性

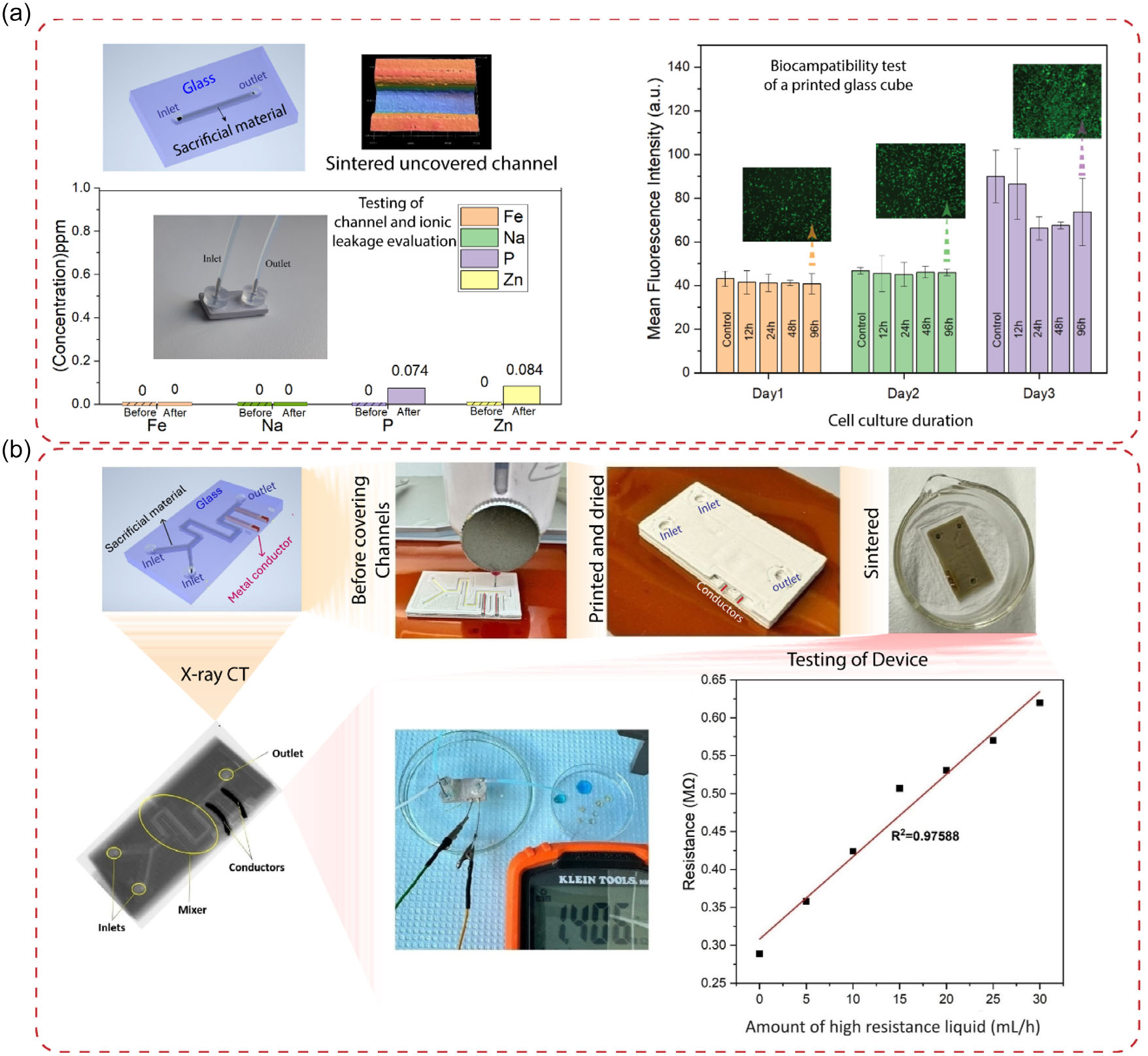

(a) 單通道打印與測試，包括離子浸出分析和生物相容性測試；(b) 多功能微流控器件制造與評估，展示混合功能和電導率調節能力

三、研究結論

應用前景：

•  智能玻璃系統：嵌入式電子器件的一體化制造

•  芯片實驗室平臺：生物醫療診斷設備的低成本制造

•  結構電子學：三維互連的高密度封裝

•  定制化微流控：按需制造復雜三維通道結構

四、論文信息
