一、研究背景

水凝膠是一種水 swollen 聚合物網絡，兼具機械柔順性、可變形性和可調性，在軟機器人、柔性電子、傳感器、粘合劑和可重構結構等多個領域具有廣泛應用前景。

然而，水凝膠固有的低斷裂韌性和在大變形或反復變形下的差機械耐久性，使其在機械要求苛刻的環境中應用受限。為解決這一問題，研究人員開發了多種堅韌水凝膠設計，其中最具代表性的是雙網絡（DN）結構——將離子交聯的海藻酸鹽作為犧牲網絡（通過鍵斷裂耗散能量），與共價交聯的聚丙烯酰胺（PAAm）作為可伸展網絡（保持整體連接性和機械完整性）相結合，實現了優異的韌性和拉伸性。

盡管已有諸多進展，但實現水凝膠韌性在空間和時間上的精確動態控制仍是關鍵挑戰。時空可調性有望極大拓展水凝膠在復雜異質系統中的功能，例如可編程材料、自適應機械界面或基于環境信號響應進化的軟器件?，F(xiàn)有研究中，空間控制主要依賴3D打印技術，時間控制多通過順序交聯策略實現，但將兩者整合到單一水凝膠結構中的策略仍未得到充分探索。

二、研究?jī)?nèi)容

2.1 核心設計原理

本研究基于經典海藻酸鹽/PAAm雙網絡水凝膠系統，用碳酸鈣（CaCO?）替代常用的氯化鈣（CaCl?）或硫酸鈣（CaSO?）作為鈣源。CaCO?形成納米至微米級顆粒，在中性pH下穩定，僅在酸性條件下釋放鈣離子。通過將CaCO?微粒嵌入海藻酸鹽/聚丙烯酰胺雙網絡水凝膠，利用葡萄糖酸-δ-內酯（GDL，一種生物相容性酸化劑）按需觸發鈣離子釋放，實現離子交聯的時空調控：

• 空間控制：通過直接墨水書寫（DIW）技術對CaCO?進行圖案化分布

• 時間激活：通過GDL水解產生葡萄糖酸降低pH，觸發鈣離子釋放和交聯反應

2.2 關鍵實驗結果

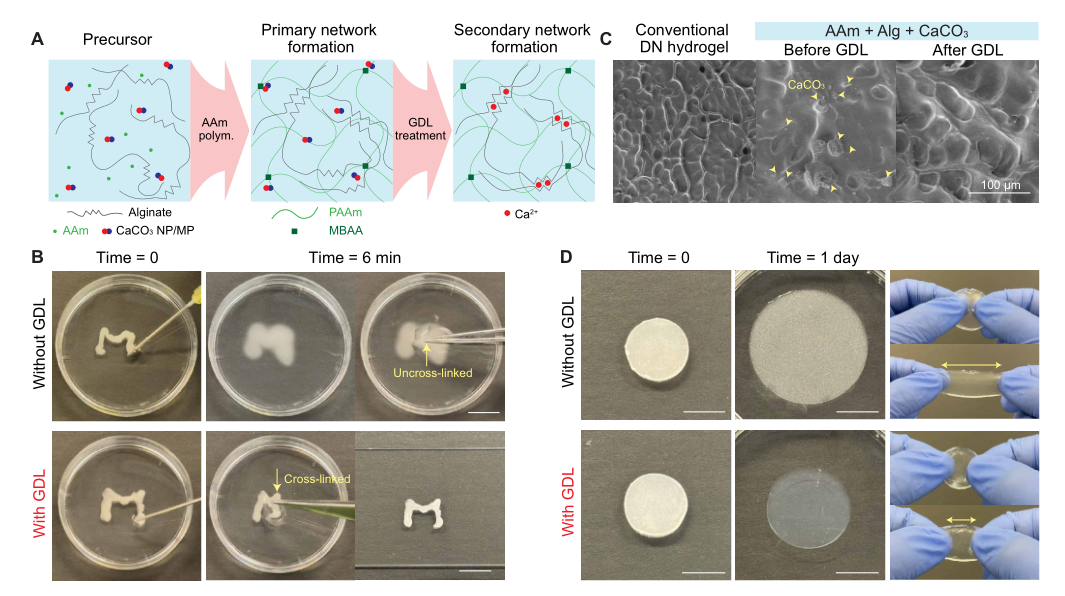

（1）按需鈣離子釋放與交聯

實驗驗證，在含GDL的浴液（pH≈5）中，CaCO?負載的海藻酸鹽溶液幾分鐘內即可凝膠化；而在無GDL的中性環境（pH≈7）中，溶液僅分散不交聯。將CaCO?顆粒融入海藻酸鹽/PAAm水凝膠基質后，GDL處理使顆粒溶解、鈣離子釋放，凝膠從白色不透明變?yōu)橥该?，溶脹減少，剛度增加。

（2）力學性能的可調性與可逆性

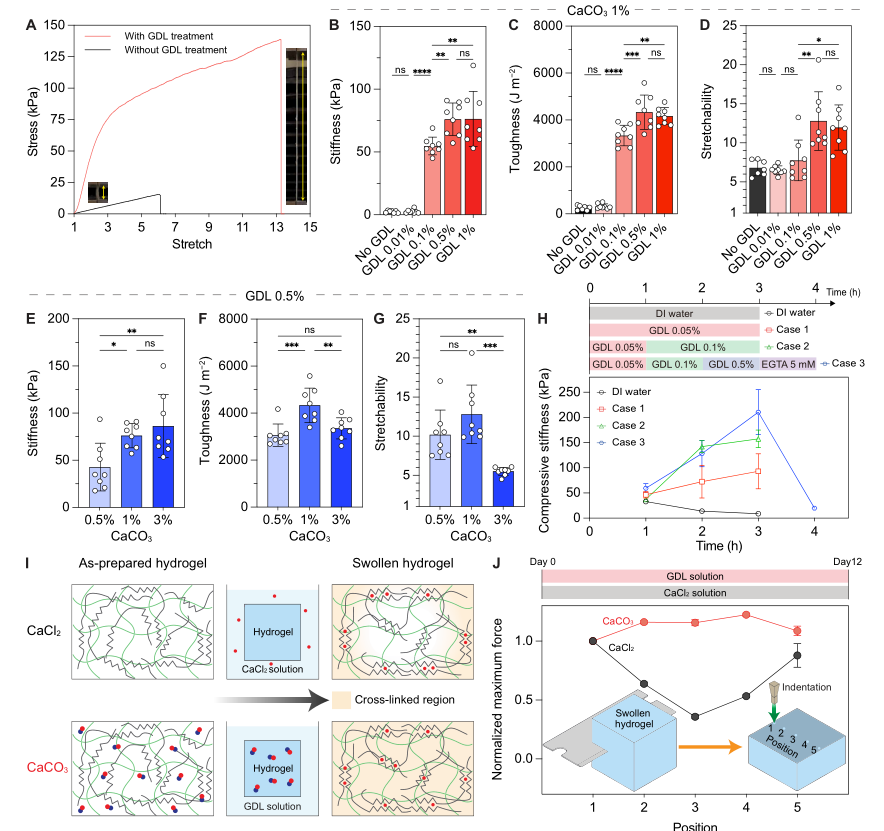

圖2 CaCO?-GDL介導的交聯調控水凝膠的剛度、韌性和拉伸性。(A) CaCO?負載雙網絡水凝膠在有無GDL處理下的代表性應力-拉伸曲線，插圖為拉伸狀態下的GDL處理水凝膠。(B-D) 固定CaCO?含量（1%）時，剛度（B）、韌性（C）和拉伸性（D）隨GDL濃度（0至1%）的定量比較。(E-G) 固定GDL處理（0.5%）時，剛度（E）、韌性（F）和拉伸性（G）隨CaCO?含量（0.5至3%）的變化。(H) 順序GDL處理下的時間依賴性力學性能：逐步增加GDL濃度（案例1至案例3）實現可編程硬化；后續EGTA處理使案例3的剛度逆轉。(I) CaCl?浸泡水凝膠與CaCO?-GDL基水凝膠離子交聯的示意圖對比：CaCl?從外部擴散導致表面偏向交聯；CaCO?在酸暴露下實現均勻內部交聯。(J) 壓痕測試的力學均勻性空間映射：CaCl?交聯水凝膠從邊緣到中心存在剛度梯度，而CaCO?-GDL凝膠在所有位置保持均勻力學性能。[(B)-(D)和(E)-(G)]中采用單因素方差分析（ANOVA）結合Tukey事后多重比較；ns（無顯著性），**P<0.01**，***P<0.001**，****P<0.0001。所有數據以平均值±標準差表示。

• GDL濃度依賴性：固定CaCO?含量為1%時，剛度和韌性隨GDL濃度增加而提升，即使低濃度GDL（0.1%）也能增強力學性能，拉伸性在高濃度下趨于平穩。

• CaCO?含量依賴性：固定GDL濃度為0.5%時，剛度隨CaCO?含量（0.5%-3%）遞增并趨于平穩，高負載量下韌性和拉伸性略有下降。

• 可逆性：EGTA（鈣螯合劑）處理可破壞離子交聯，使剛度快速顯著下降，實現力學性能的可逆調控。

• 空間均勻性：與傳統CaCl?浸泡法（表面交聯密集、內部松散，存在剛度梯度）相比，CaCO?-GDL系統實現了水凝膠內部均勻交聯，短期和長期實驗中均保持一致的力學性能。

（3）3D打印實現空間圖案化

圖3 通過擠出式3D打印和按需增強制備空間可編程堅韌水凝膠。(A) 打印和交聯過程示意圖：含AAm、海藻酸鹽、CaCO?顆粒、丙烯酰胺交聯劑和光引發劑的水凝膠墨水經打印和UV固化形成共價主網絡；后續GDL處理通過Ca2?釋放啟動離子交聯。(B) 手寫演示：UV固化后水凝膠保持形狀。(C) 標準擠出打印機打印網格圖案。(D) 打印網格結構在GDL處理前后的照片（為視覺清晰使用多色墨水，成分相同）。(E) 增強后打印網格的拉伸和恢復行為，展示可逆變形和結構穩健性。(F-G) 復雜結構打印[如平面三角晶格（F）和多材料層狀晶格（G）]，GDL處理后力學穩定性增強且保留拉伸性。(H-I) 高分辨率打印幾何結構（花瓶（H）和金字塔（I左））；金字塔結構在有無GDL處理下的循環壓縮測試（I右）。(J) 五個循環的歸一化高度。比例尺：10 mm [(B)、(D)、(F)、(G)]，1 mm (H)，5 mm (I)。

采用基于DIW的3D打印技術，將含CaCO?、海藻酸鹽、丙烯酰胺、光引發劑、交聯劑和甘油（防打印時脫水）的水凝膠墨水進行打印，UV光照射形成PAAm共價網絡，GDL處理觸發局部鈣離子釋放和海藻酸鹽離子交聯。實驗驗證了墨水的可打印性、結構完整性和幾何精度，成功制備了網格、三角晶格、卷曲圖案、字母“M”、 auxetic設計等2D結構，以及多層晶格、花瓶、金字塔等3D復雜結構。GDL處理后的結構力學穩健、可拉伸，循環壓縮下保持形狀和完整性。

（4）各向異性力學性能與防護功能

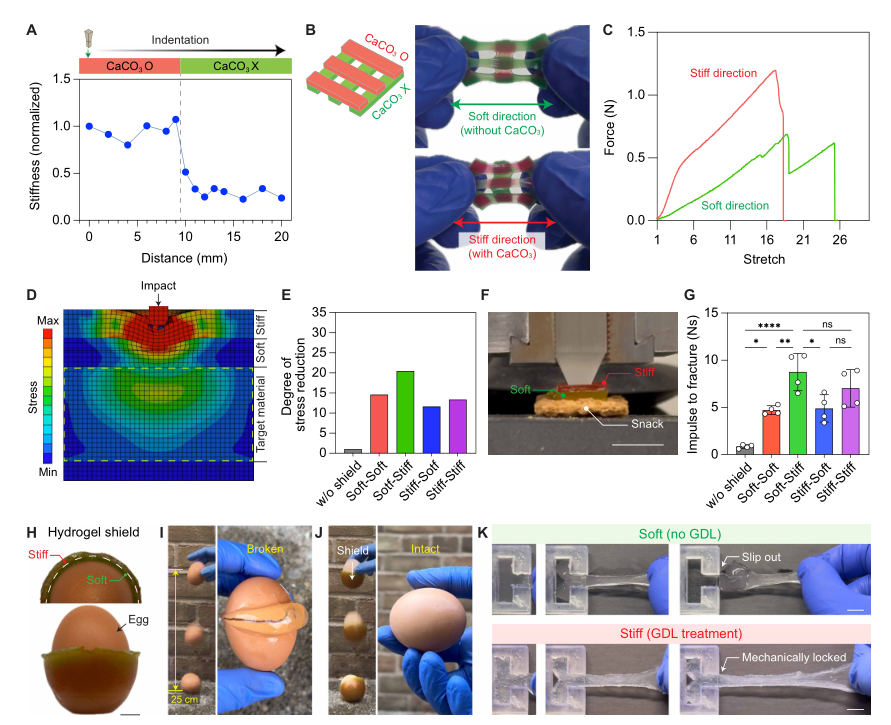

圖4 空間圖案化的力學各向異性提供防護和界面功能。(A) CaCO?含區與無CaCO?區界面的剛度空間映射。(B) 正交圖案化CaCO?含區（剛性）和無CaCO?區（柔性）的水凝膠結構照片，手動變形下可見方向依賴性力學行為。(C) 正交方向的單軸拉伸力-拉伸曲線。(D-E) 不同層配置水凝膠屏蔽層的沖擊有限元分析（FEA）模擬：軟-硬（Soft-Stiff）排列最有效分散沖擊應力。(F-G) 脆性零食的防護實驗驗證：軟-硬組合的斷裂沖量最大。(H-J) 水凝膠包裹生雞蛋的跌落測試：軟-硬結構水凝膠屏蔽層包裹的雞蛋從25cm高度跌落仍完好，對照組則破裂。(K) 界面機械鎖定演示：無GDL處理的水凝膠（軟）在拉伸下滑動，GDL處理的水凝膠（剛性且堅韌）保持界面錨定。比例尺：10 mm [(F)、(H)、(K)]。(G)中采用單因素方差分析結合Tukey事后多重比較；ns（無顯著性），*P<0.05**，**P<0.01**，****P<0.0001。所有數據以平均值±標準差表示。

通過制備含CaCO?和不含CaCO?的相鄰區域復合水凝膠，實現了空間選擇性交聯和力學異質性編程。正交圖案化的水凝膠結構表現出顯著各向異性：沿柔性軸易拉伸，沿剛性軸抗伸長。有限元模擬和實驗驗證，軟-硬雙層結構的水凝膠屏蔽層能有效分散沖擊應力，顯著提升脆性材料（零食）的斷裂抗性，成功保護生雞蛋從25cm高度跌落不破裂。此外，GDL處理的水凝膠在界面機械鎖定中表現出優異的抗滑移性能。

（5）應變傳感應用

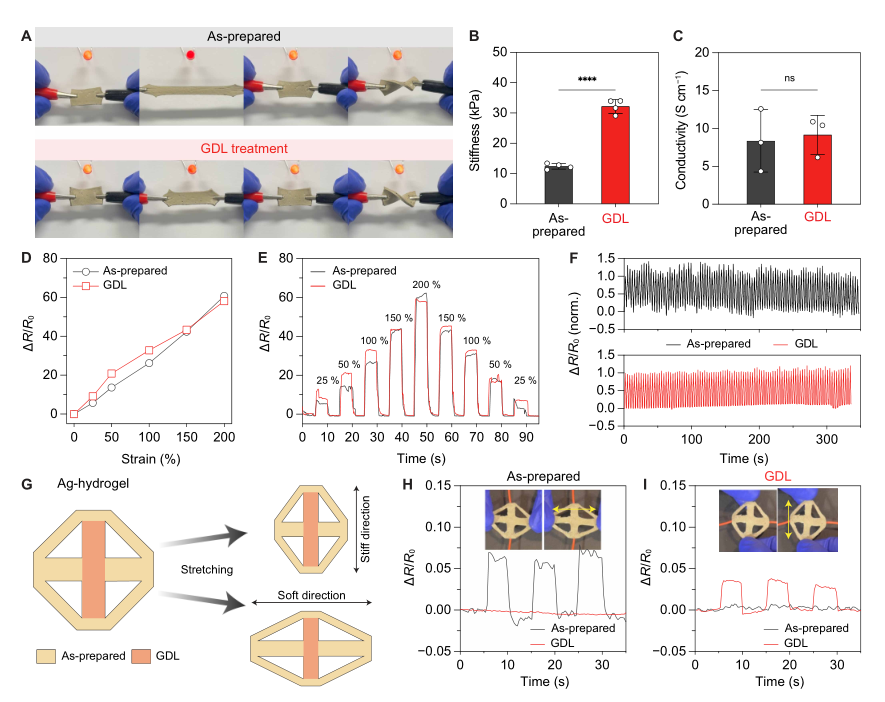

圖5 機械可編程水凝膠電極保持導電性并實現定向應變傳感。(A) 水凝膠電極在GDL處理前后的機械變形照片。(B) 制備態和GDL處理水凝膠電極的剛度；(C) 電導率。(D) 相對電阻變化（ΔR/R?）隨應變的變化。(E) 逐步拉伸至200%的相對電阻變化；(F) 100次以上循環加載測試。(G) 含GDL處理和未處理區域的各向異性水凝膠電極定向應變傳感示意圖。(H-I) 沿柔性軸（H）或剛性軸（I）拉伸時的定向傳感性能。[(B)和(C)]中采用非配對Student t檢驗；ns（無顯著性），****P<0.0001。所有數據以平均值±標準差表示。

將銀顆粒融入水凝膠基質制備導電復合材料，GDL處理后水凝膠剛度和韌性顯著提升，但導電性未受影響。應變傳感測試表明，制備態和GDL處理的水凝膠在200%應變內表現出相當?shù)撵`敏度和線性度，循環加載下耐久性?xún)?yōu)異。通過空間圖案化柔性和剛性區域，實現了定向傳感功能：沿柔性軸拉伸時電阻變化大，沿剛性軸拉伸時電阻變化小，正交加載下信號最小。

（6）組織粘合應用

圖6 水凝膠在水凝膠-水凝膠和水凝膠-組織粘合中的應用。(A) 殼聚糖介導水凝膠與其他水凝膠或生物組織界面粘合的機制示意圖。(B) 3D打印水凝膠片之間的強粘合。(C) 殼聚糖粘合的3D打印水凝膠支撐500g重量無分層。(D) T-剝離測試評估水凝膠與組織粘合的照片。(E) 有無超聲（US）處理時，水凝膠與皮膚和肌肉粘合的力-位移曲線。(F) 界面韌性測量顯示粘合強度顯著提升。(G) 水凝膠與肌肉組織的粘合示例。(H-I) 超聲實現快速且空間可控的水凝膠粘合。(J) 殼聚糖預處理、耐干粘合劑的強粘合性能。(K-L) 3D打印晶格和多材料層狀水凝膠結構與組織表面的共形附著。比例尺：10 mm [(B)、(C)、(G)-(L)]。所有數據以平均值±標準差表示。

利用殼聚糖作為橋接聚合物，水凝膠實現了水凝膠-水凝膠的強粘合，3D打印結構可集成并支撐500g重量無分層。水凝膠與皮膚、肌肉等生物組織的粘合界面韌性約為300 J/m2，超聲處理可使粘合強度提升約3倍，并實現空間可控粘合。殼聚糖預處理并干燥的水凝膠，經界面水再水化后仍能實現穩健粘合。3D打印的2D晶格和3D層狀結構可與復雜組織幾何共形附著，展現出先進形狀可編程生物粘合劑的潛力。

三、研究結論

• 提出了一種基于CaCO?-GDL潛在離子交聯機制的水凝膠平臺，實現了韌性的時空調控，解決了傳統水凝膠力學性能難以精確動態控制的問題。

• 該系統通過3D打印實現CaCO?的空間圖案化分布，通過GDL觸發實現鈣離子的按需釋放和交聯，使水凝膠的剛度和韌性可按需調節，且力學性能均勻性?xún)?yōu)于傳統CaCl?交聯方法。

• 水凝膠具有良好的機械可調性、可逆性、導電性和生物相容性，在各向異性沖擊防護、定向應變傳感、3D打印組織粘合劑等多個領域展現出廣泛應用前景。

• 該研究為自適應、可重構和多功能軟材料的開發提供了新范式，有望推動下一代多功能器件和自適應系統的發展。

四、論文信息

4.1 基本信息

• 論文標題：Spatiotemporal toughness modulation in hydrogels through on-demand cross-linking（基于按需交聯的水凝膠時空韌性調控）

• 發表期刊：Science Advances

• 發表時間：2025年10月10日

• 卷期頁碼：Sci. Adv. 11, eadz0440 (2025)

• 版權聲明：Copyright ? 2025 The Authors, some rights reserved; exclusive licensee American Association for the Advancement of Science. Distributed under a Creative Commons Attribution NonCommercial License 4.0 (CC BY-NC).

4.2 材料與方法概要

• 材料：丙烯酰胺（AAm）、海藻酸鈉、N,N,N',N'-四甲基乙二胺（TEMED）、N,N'-亞甲基雙丙烯酰胺（MBAA）、過硫酸銨（APS）、碳酸鈣（CaCO?）、葡萄糖酸-δ-內酯（GDL）、EGTA、甘油、光引發劑Irgacure 2959、銀片等。

• 水凝膠制備：將海藻酸鹽、AAm、CaCO?等混合制備前驅體溶液，聚合形成PAAm主網絡，GDL處理觸發海藻酸鹽離子交聯形成雙網絡水凝膠。

• 3D打?。翰捎肈IW墨水直寫生物3D打印機，墨水經UV固化后進行GDL處理，制備空間圖案化結構。

• 表征方法：掃描電子顯微鏡（SEM）觀察微觀結構；拉伸和壓縮測試表征力學性能；壓痕測試評估空間力學均勻性；導電性和電阻測試評估傳感性能；T-剝離

•


•
